中居林の平屋のような家
2階建てなのに高さ6mちょっと。階高2.4m、2階は全面勾配天井で重心を低く抑えた、平屋のように見える家です。
構造計算終了

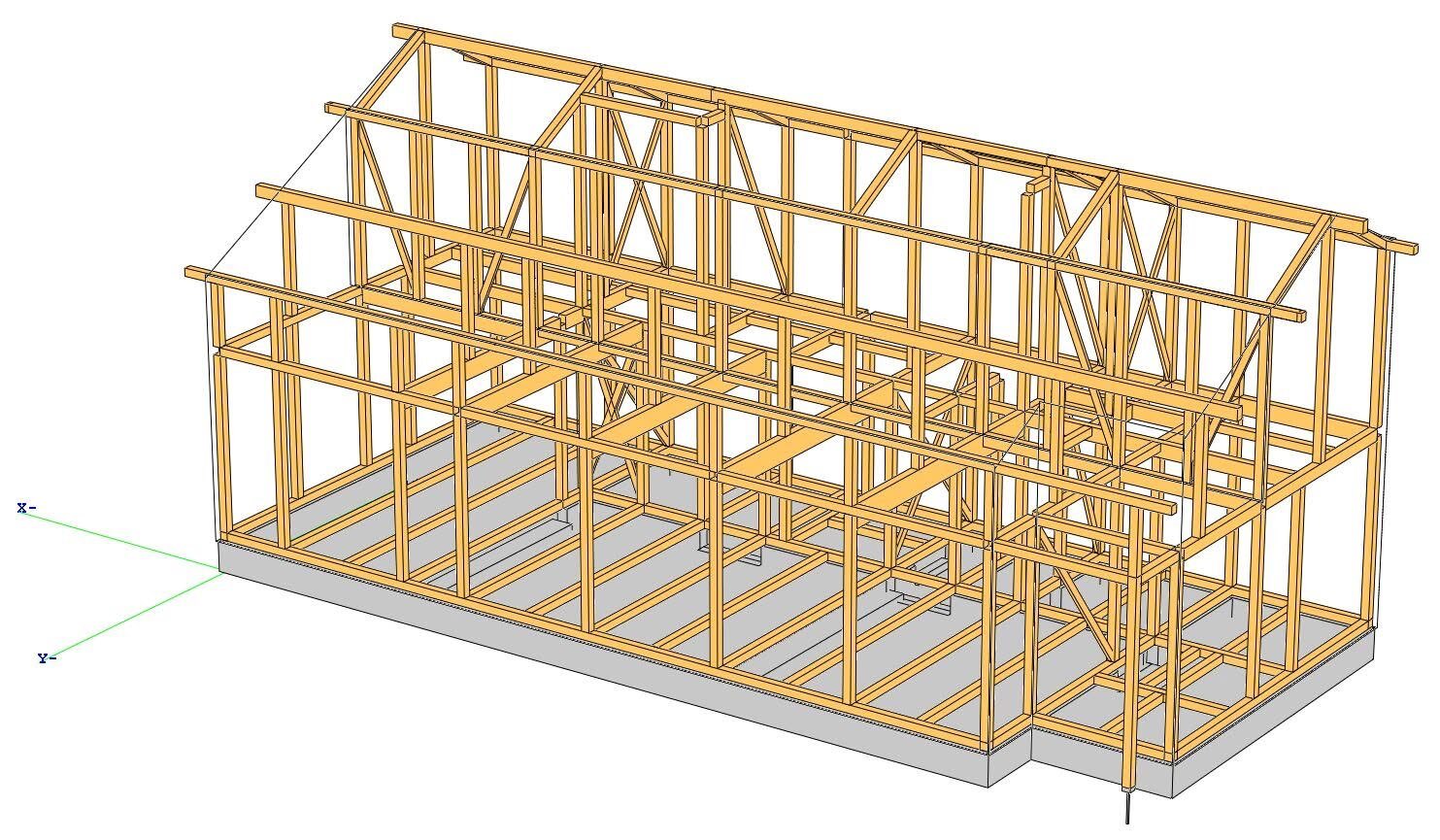

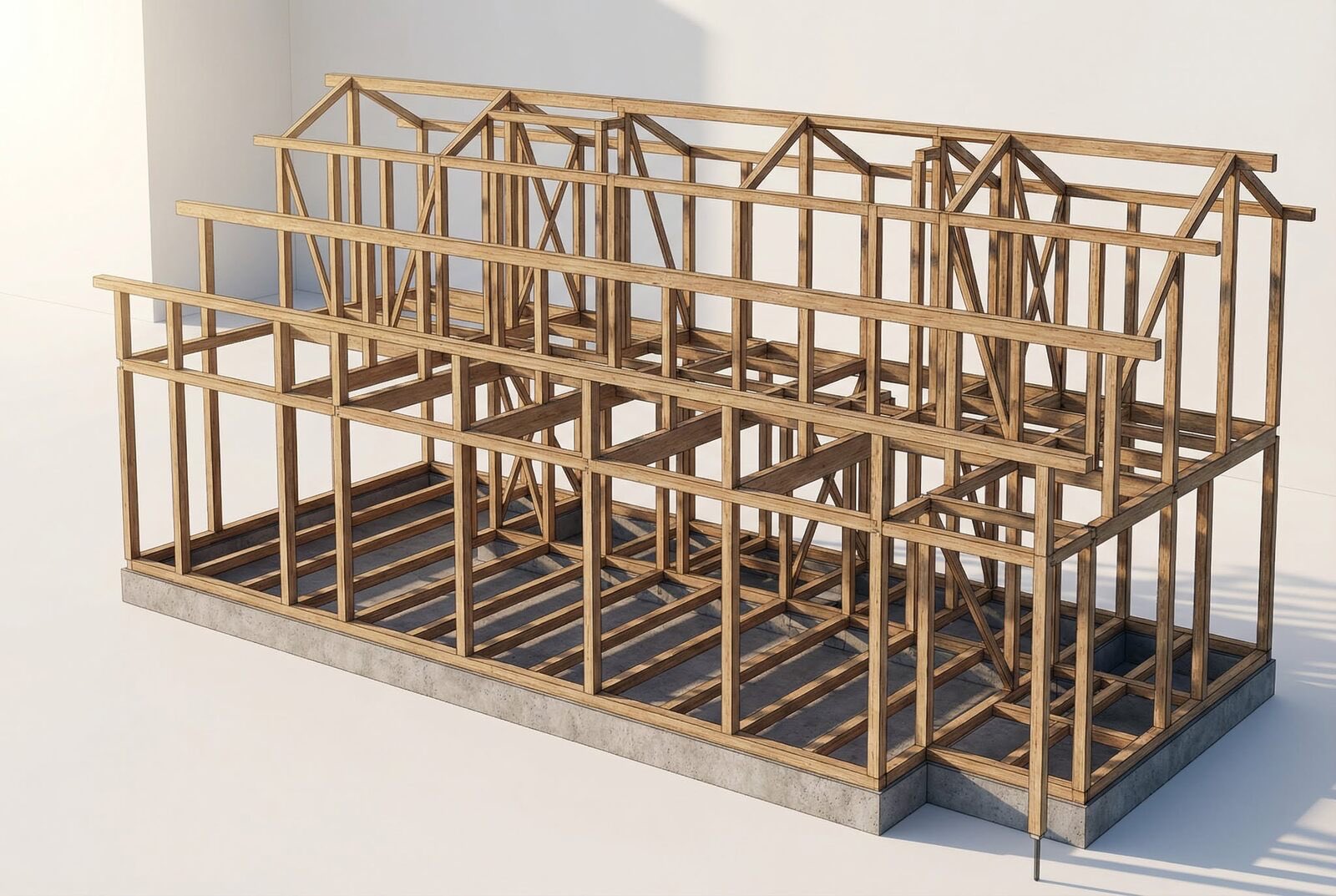

ひさびさ自社設計案件の構造計算終了。 Nanobananaに、ストラデザインのアイソメ図を、リアルな2点透視図法にして！と頼んだ感じ。 透視図法はしっかり反映されて、アイソメならではの変な歪みがなくなった。 けれど筋交い・登り梁の端部とか、平材の下端が消えてたりとか微妙におかしい所が。あんまりよくないかな～
契約
昨日、ひさびさの自社設計案件が契約になりました。確認申請、設計性能評価提出済み。順調に降りれば、9月末着工予定です。楽しみ！
遣り方

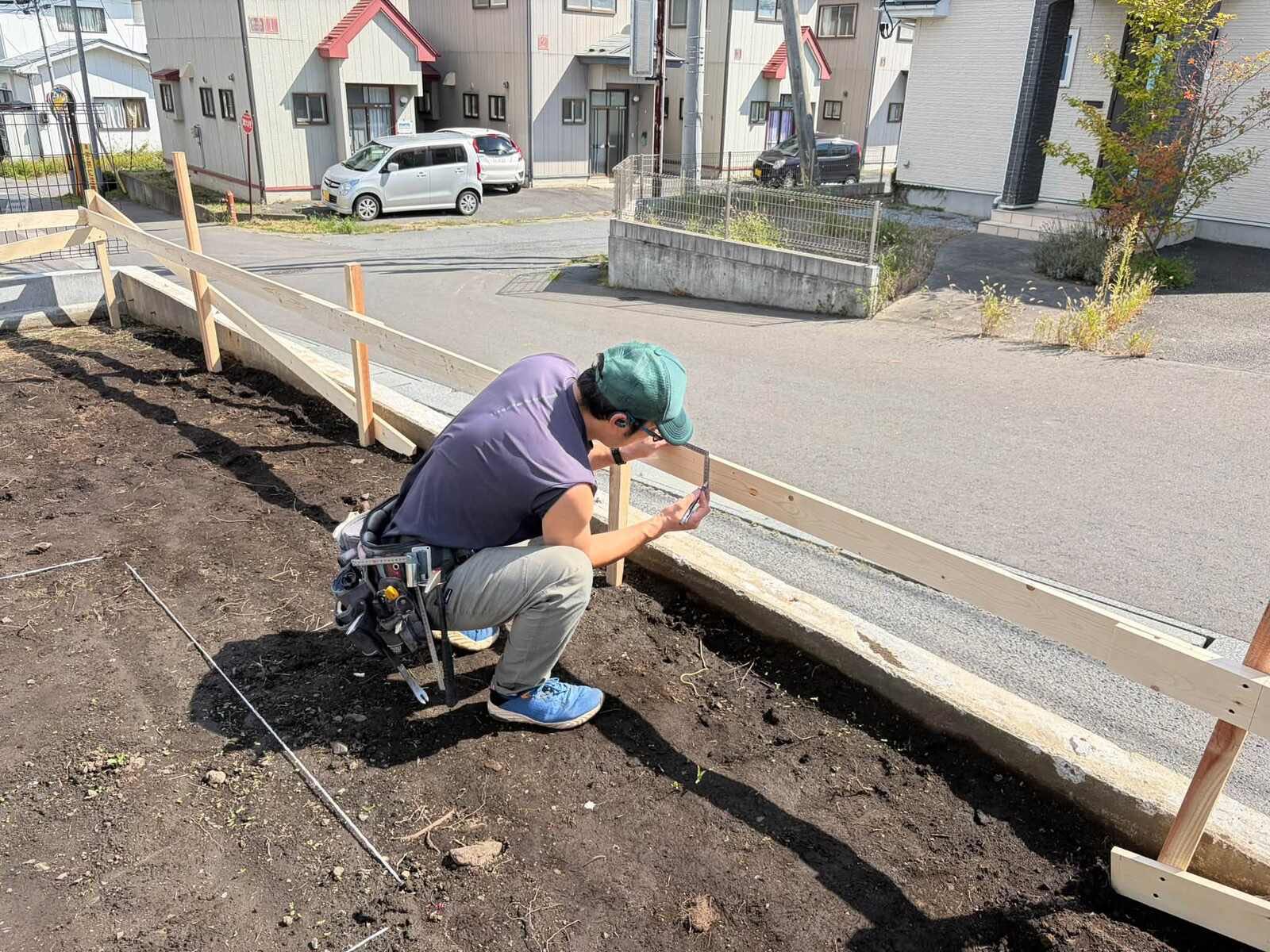

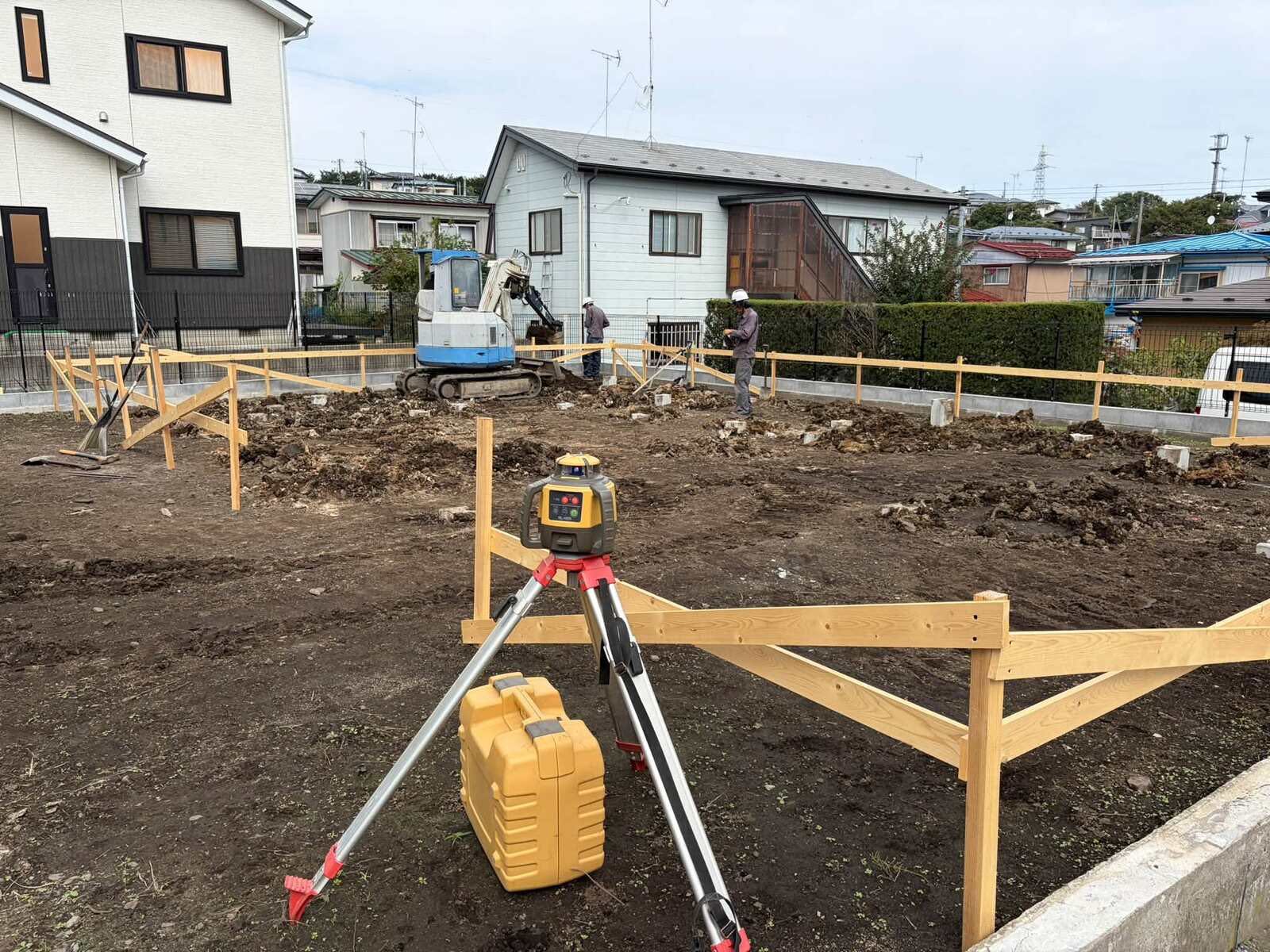

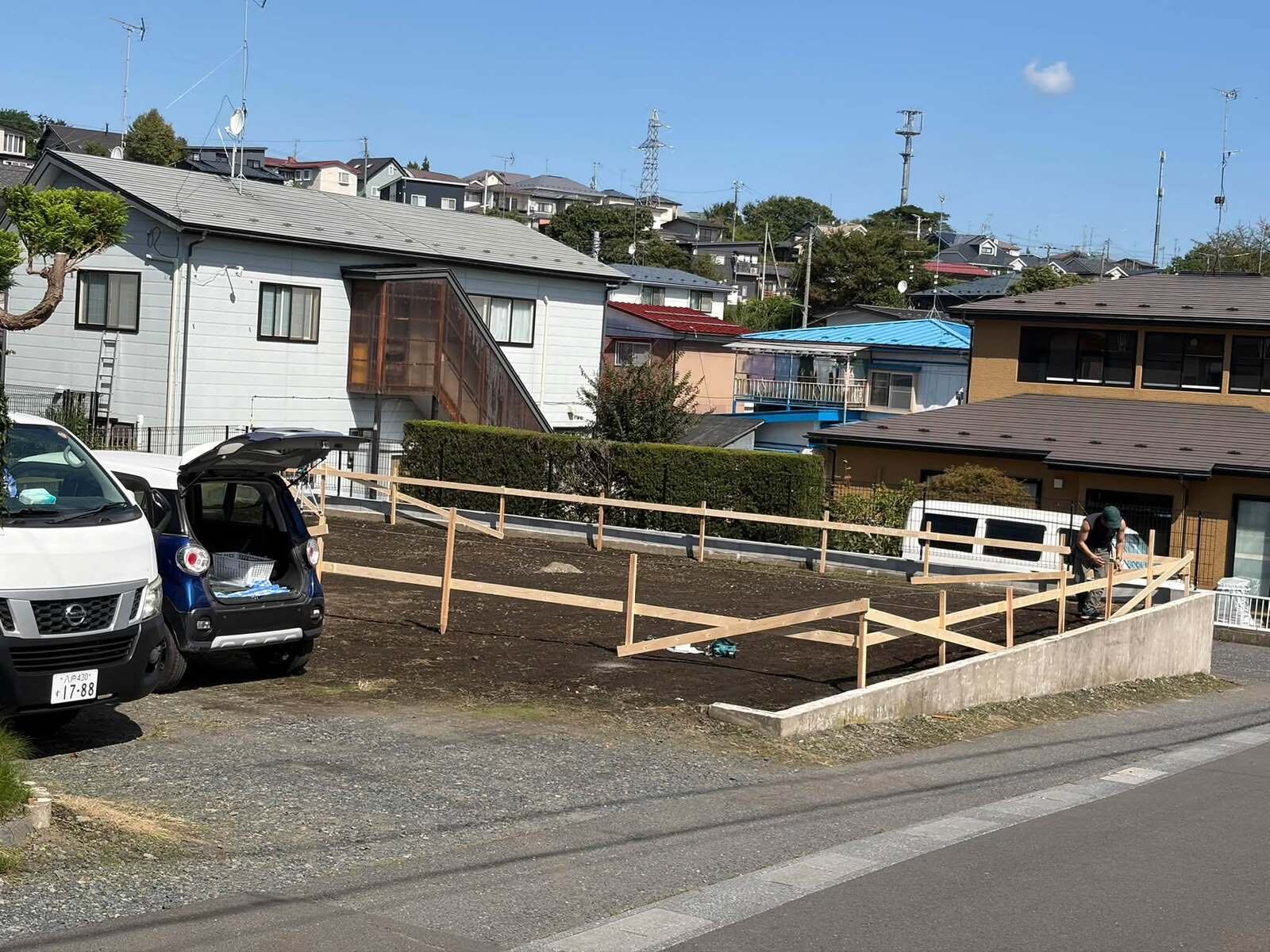

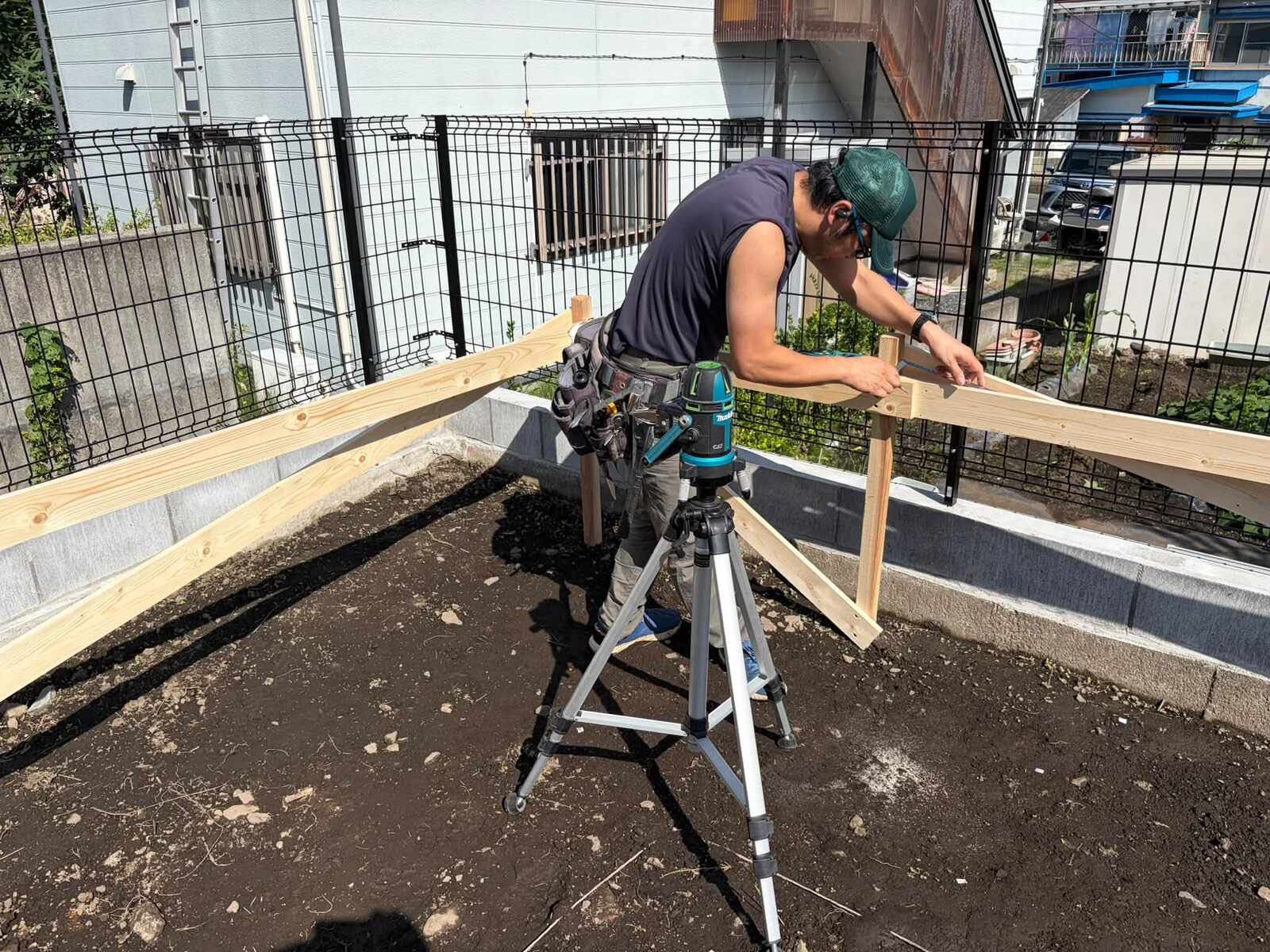

本日は自社設計新築の遣り方、のお手伝い。 杭をまっすぐ打てないので、貫を持ったりスチールテープのゼロを持ってたりするぐらいですがw
着工・パイル打設

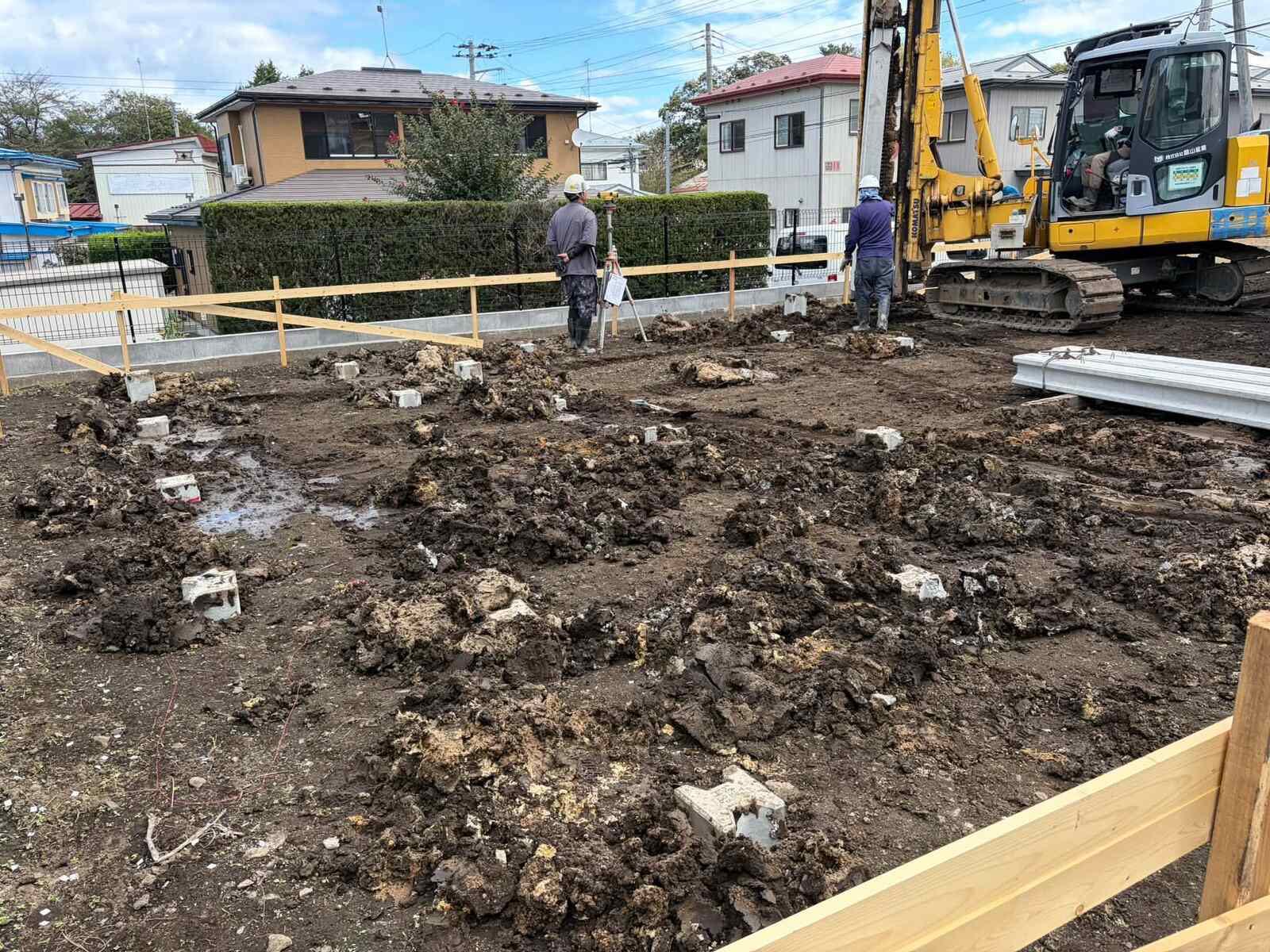

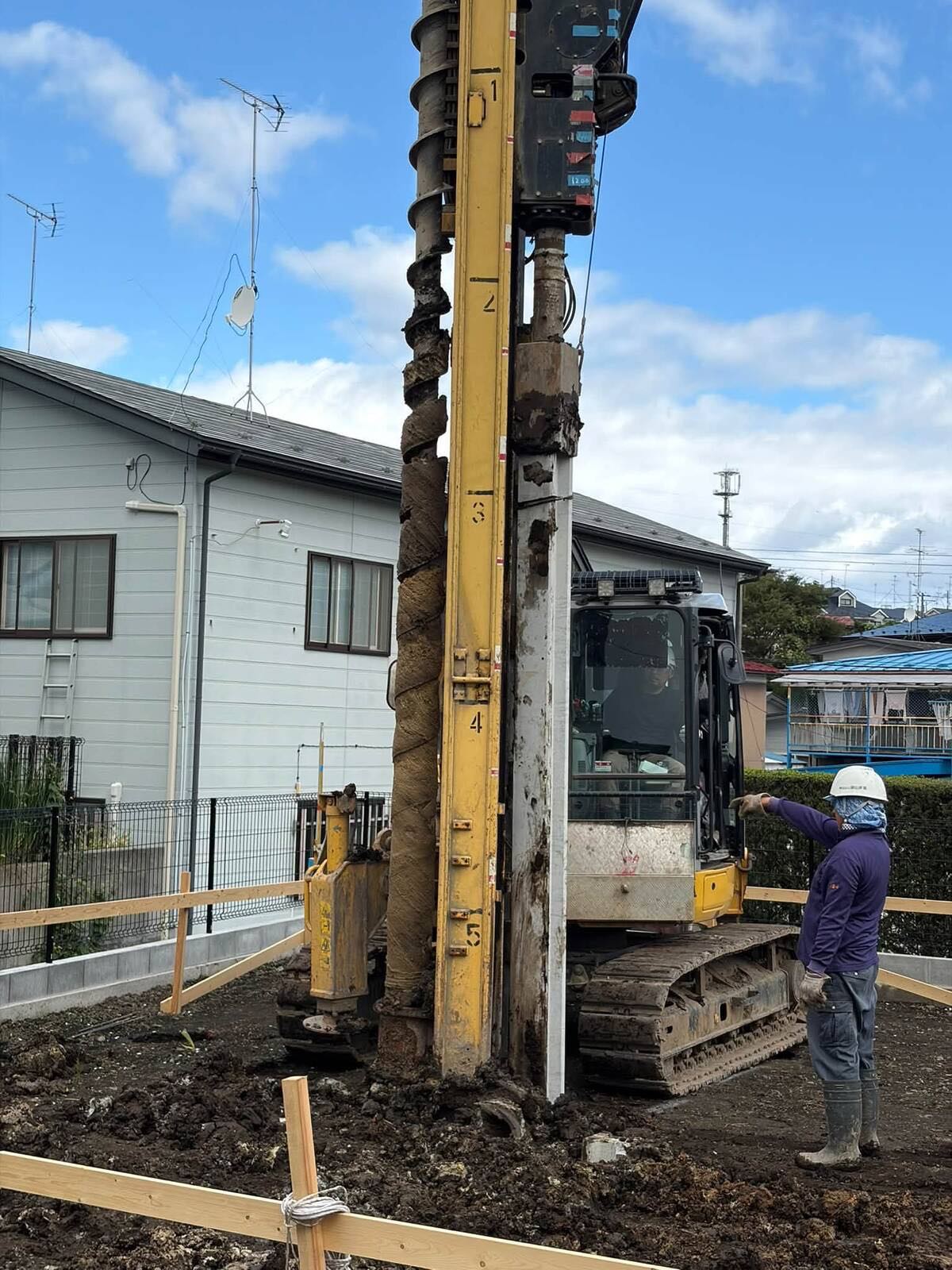

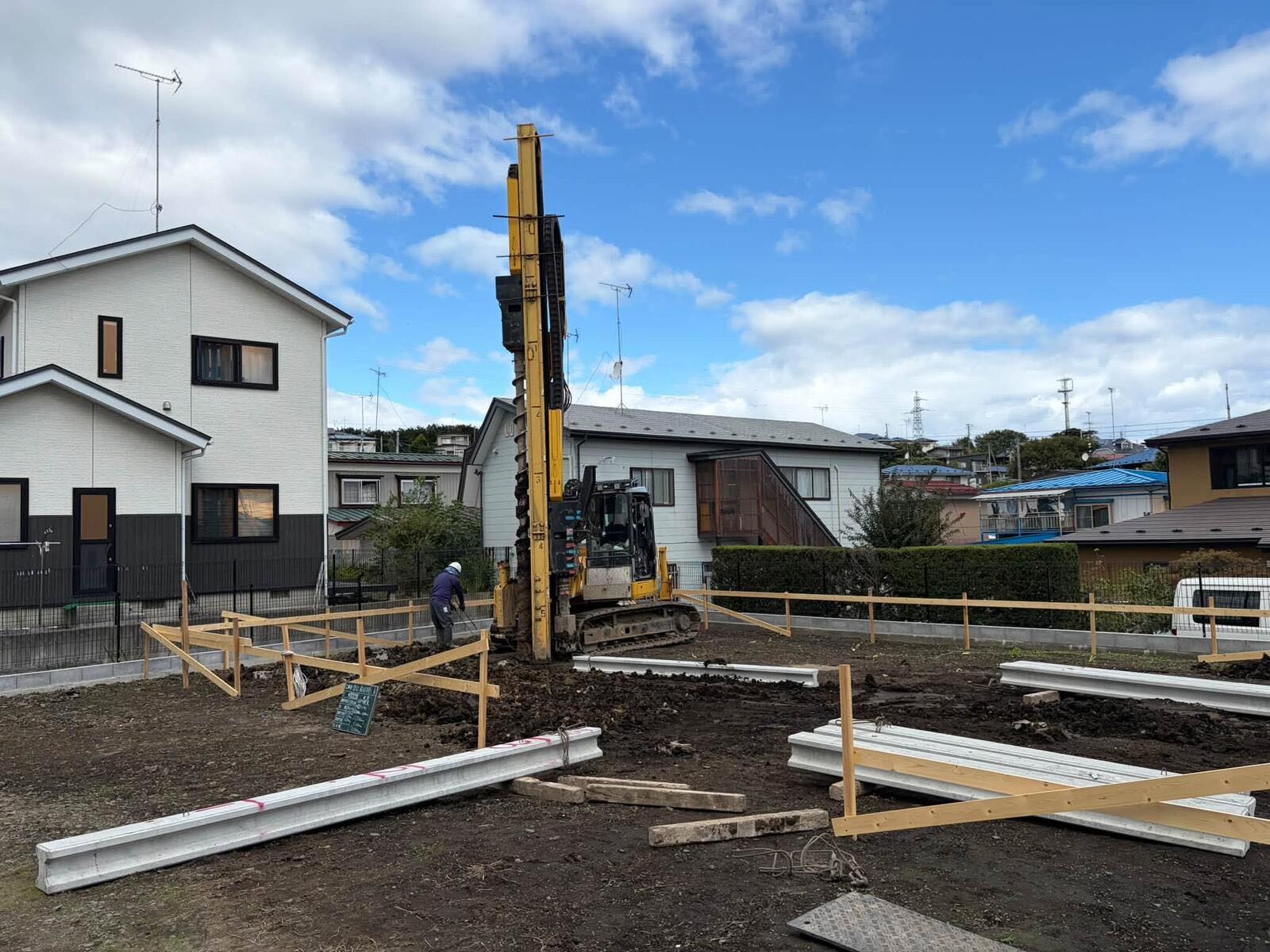

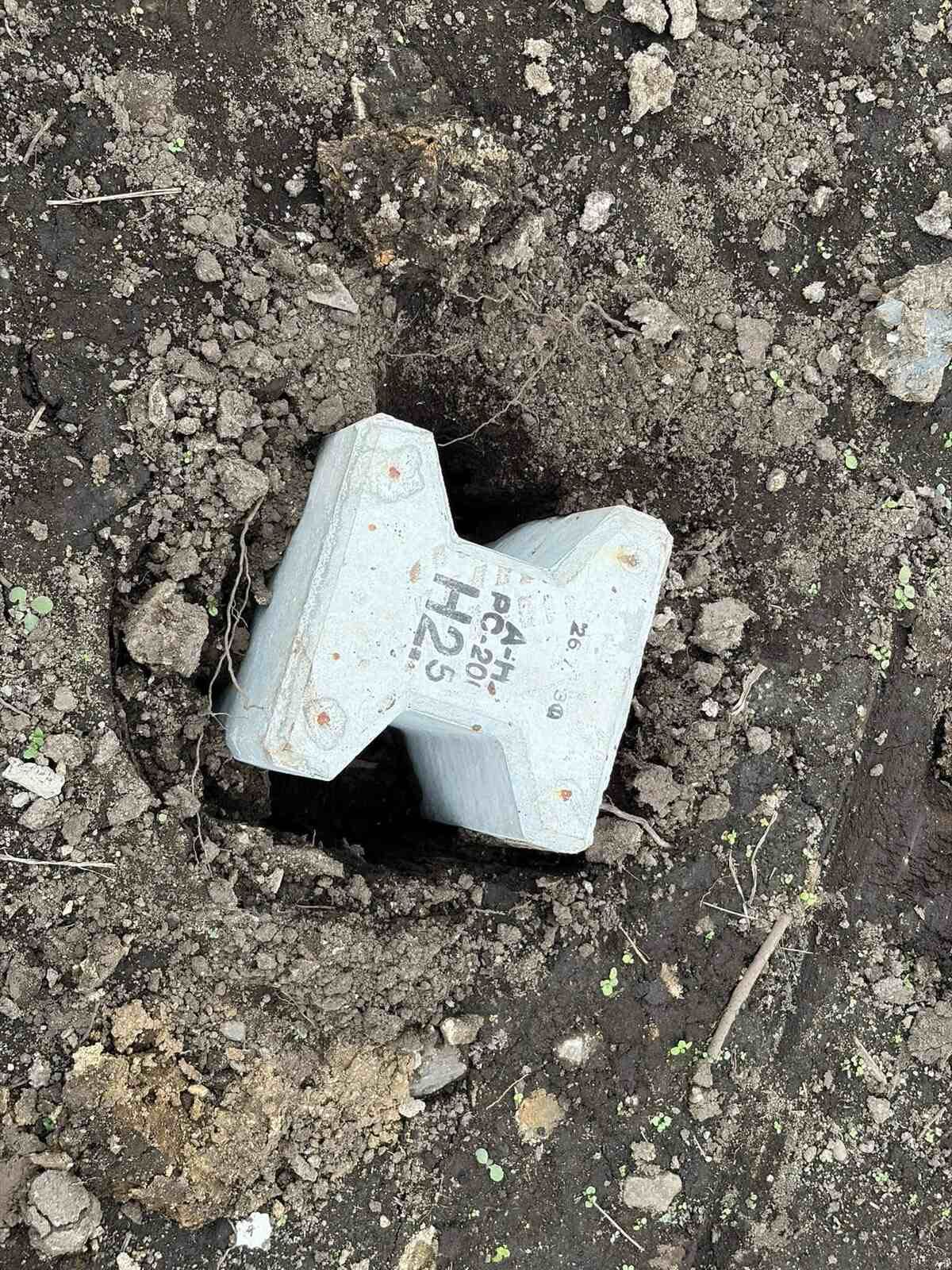

(八戸市)中居林の平屋のような(2階建の)家。 本日より着工&パイルの打設。 かなり短めのパイルですが、土留めに囲まれ表層はかなり軟弱なのでテラスにまでパイルを打設する計画。初めて見たw 天井高ではなく、階高が2.4m。 2階は全勾配天井で一番低いところが1.8m 全体の高さでは2階建５寸勾配屋根なのに6mちょっとという、非常に重心を低く抑えて、平屋のように見える家です。
基礎工事開始

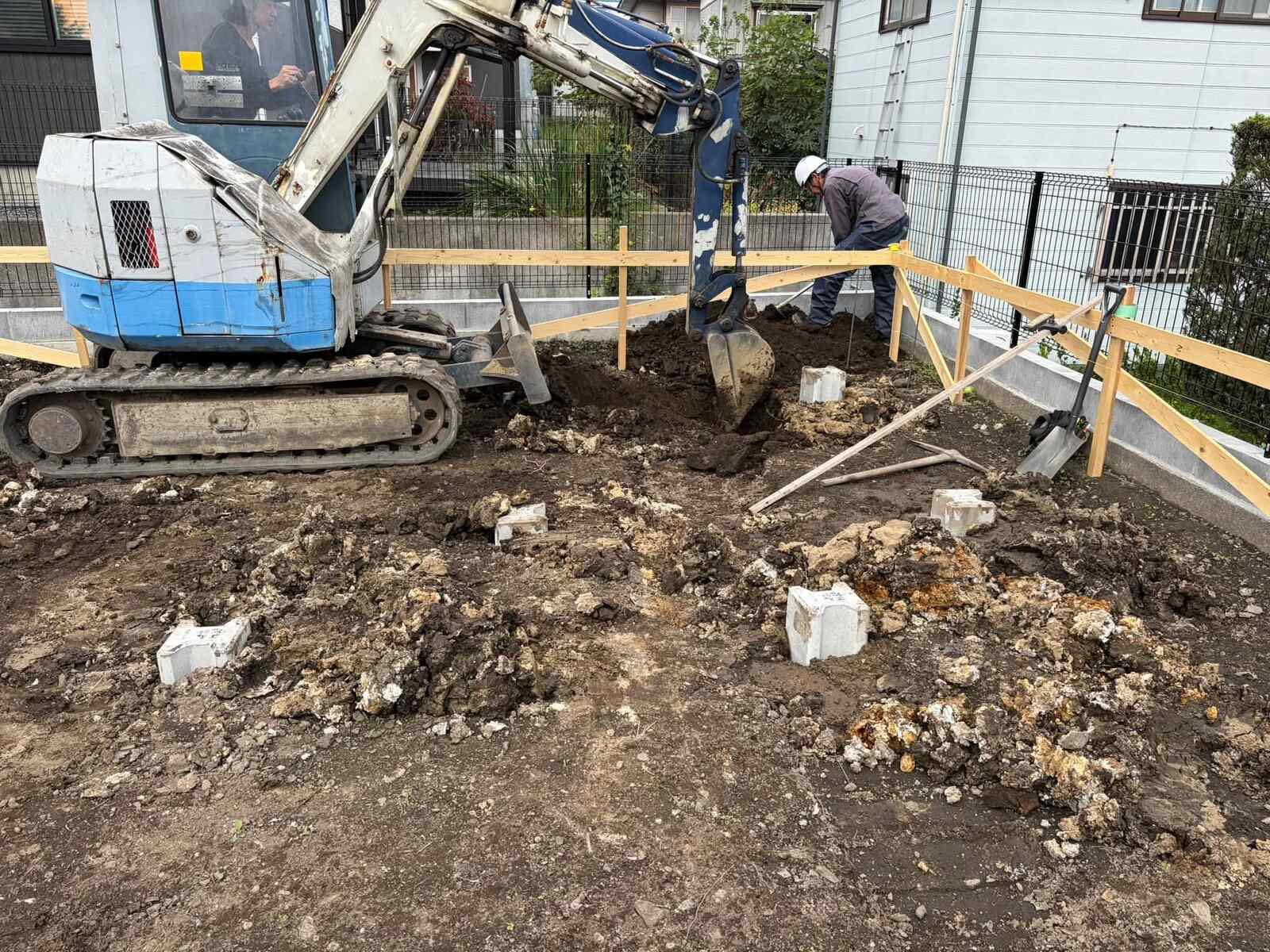

中居林の平屋のような家。 パイル打設から1日開けて、本日より基礎工事。 ベタ基礎で一般的な、外周部だけ深く掘り、内部は浅く掘るのは一緒。でも中の構成は普通とだいぶ違います。
砕石敷

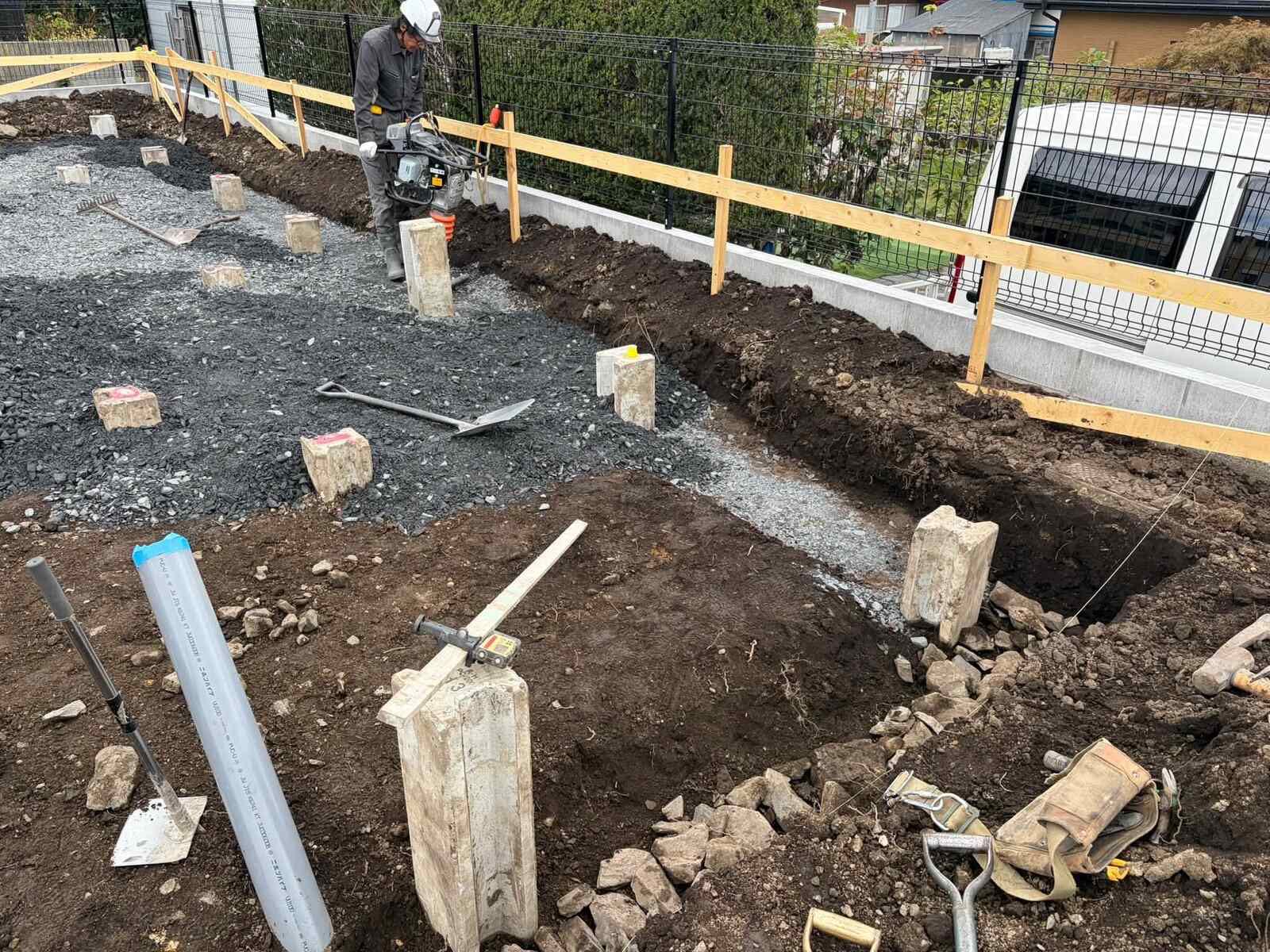

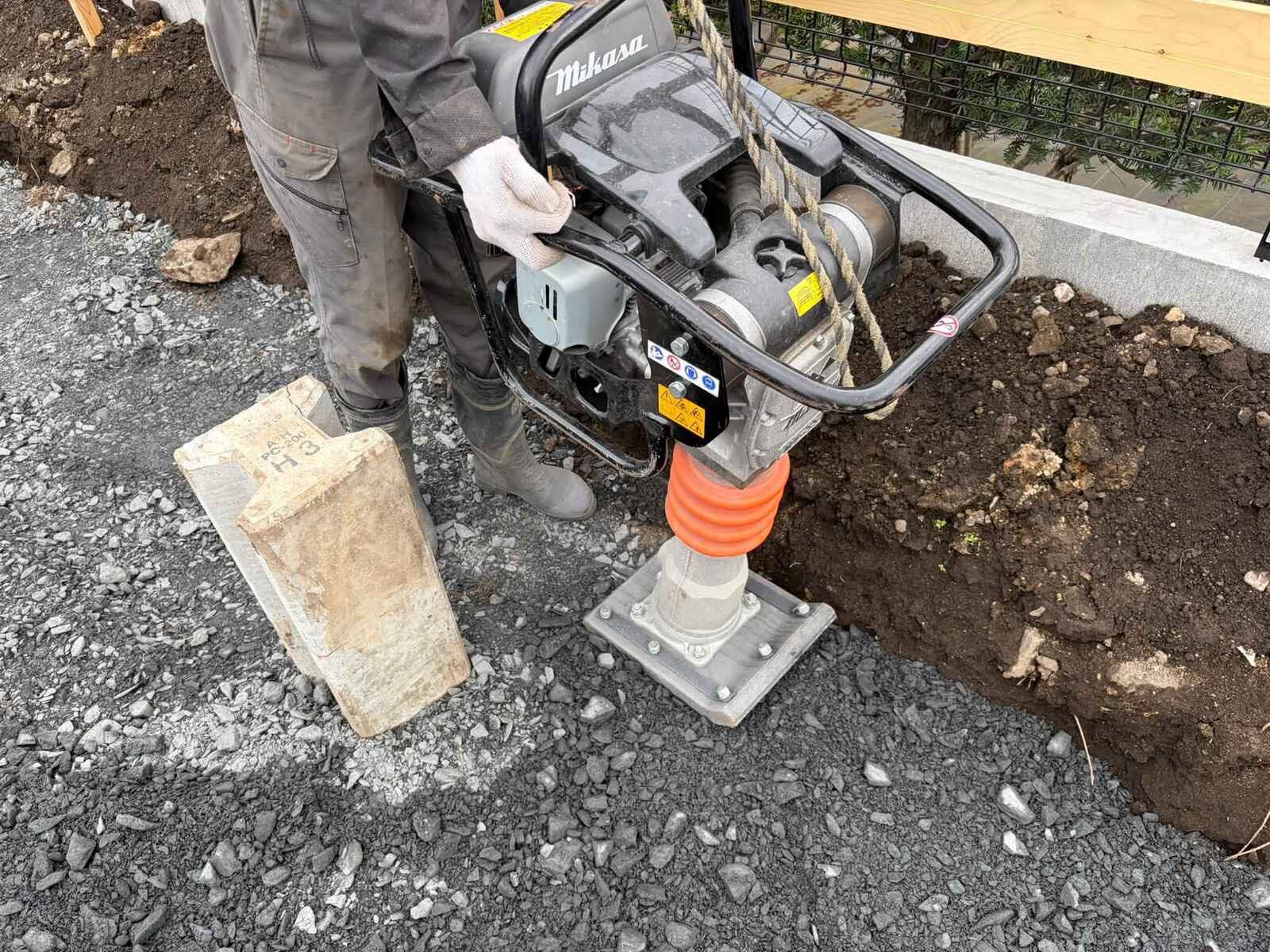

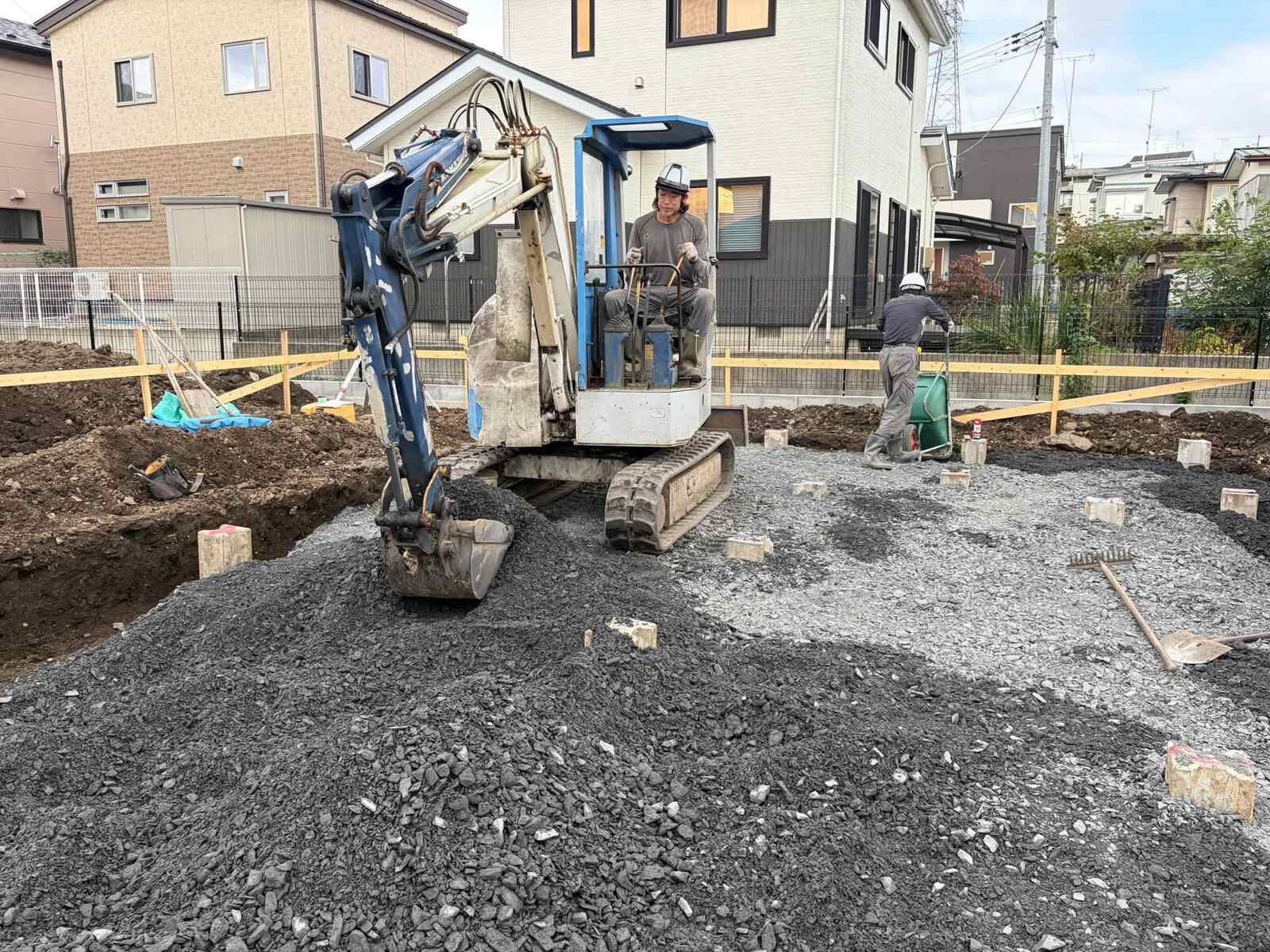

中居林の平屋のような家 砕石敷まで進んでおります。 八戸市600mm凍結震度でのフラットベタ基礎&土間下全面フラット断熱を実現するため、青森県は砕石下を凍結震度とみなすルールを活用。 600-基礎根入れ120、断熱100で外周は砕石厚380と極厚。 ランマーでの転圧は3回に分けて行います。 既存建物で残った割栗石も活用。特に弱い擁壁周りの最下層に埋設します。
防湿シート・土間下断熱

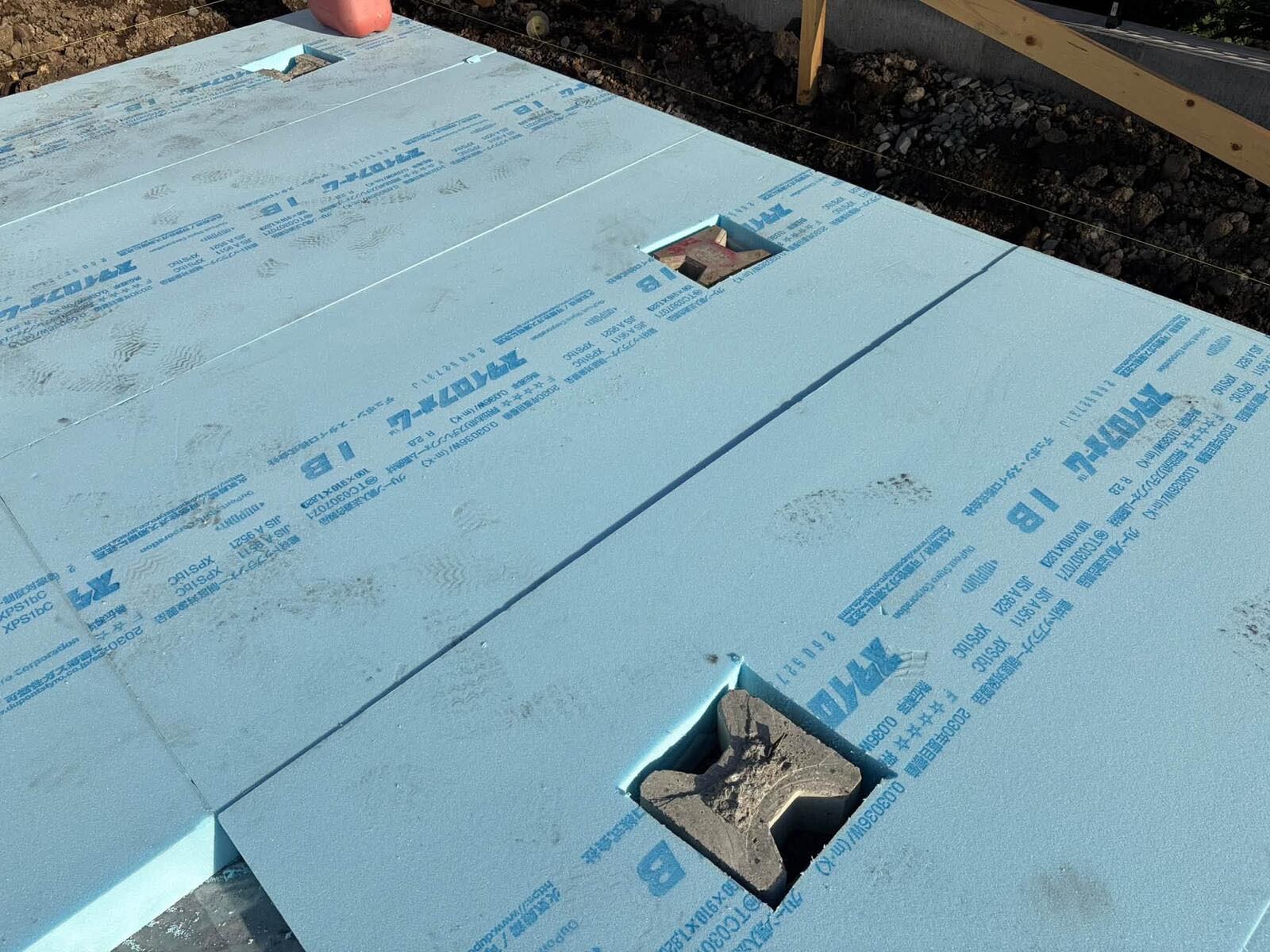

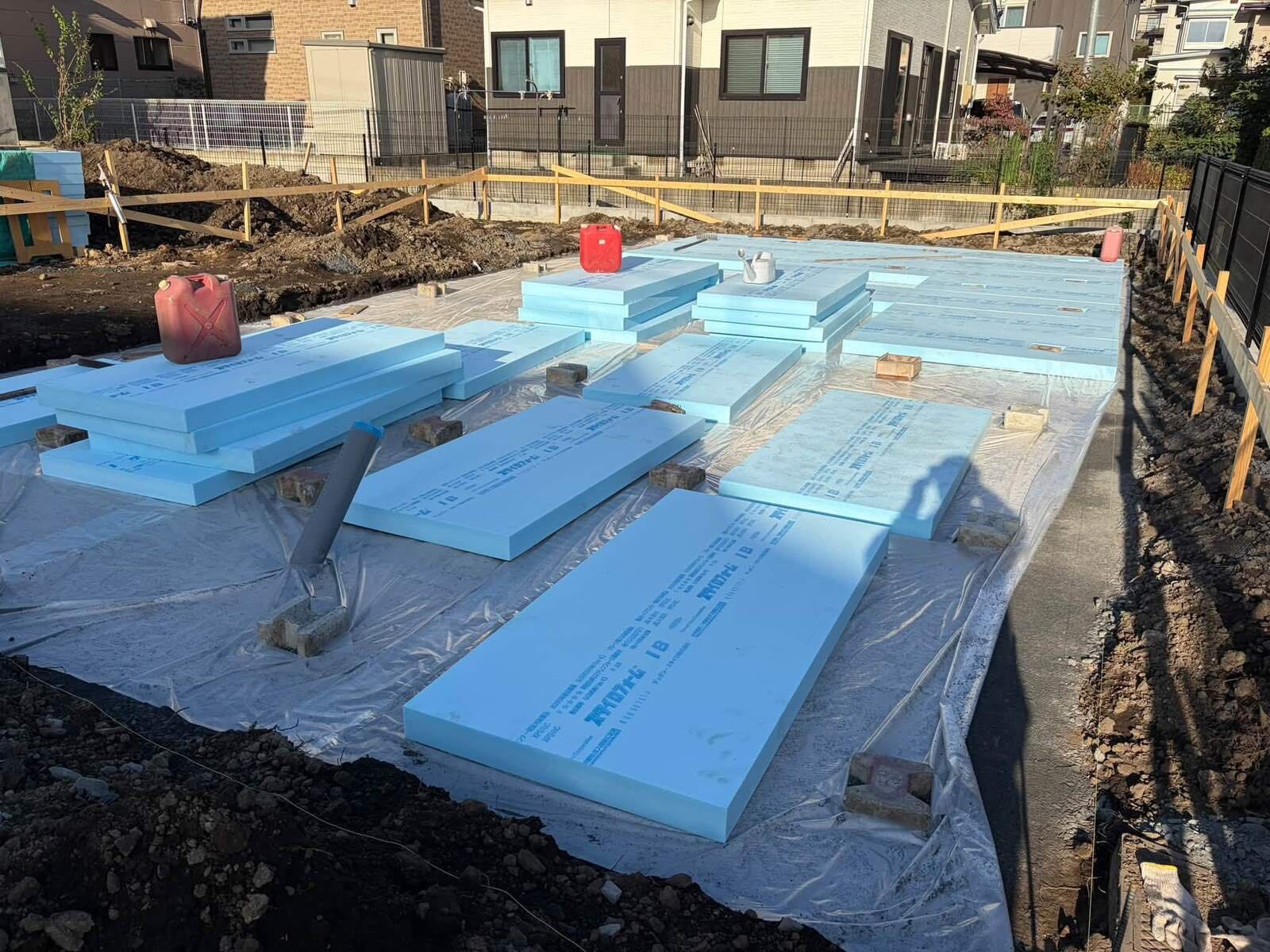

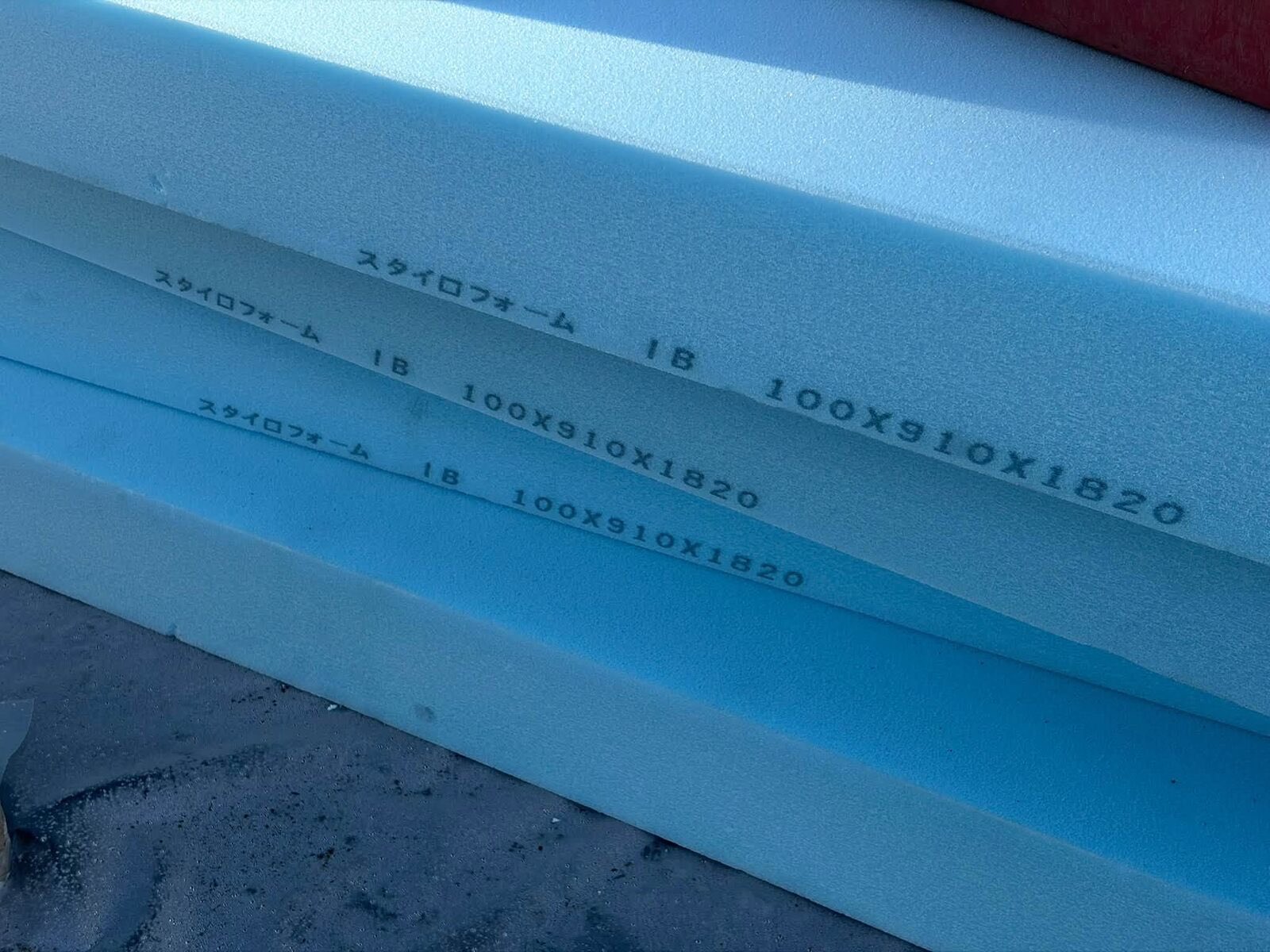

中居林の平屋のような家 フラット砕石敷が終わり、防湿シート敷き、土間下全面フラット断熱敷きまで進んでいます。 メーカーまでは指定して無いですが、今回はスタイロフォーム、XPS1種。単位性能より厚さ勝負。 これを、壁芯から455mm外まで敷き込みます。この、455がミソで、建物は芯で910の倍数で設計されているから、建物の大きさ+910(短辺でもう一枚)で、ほとんど切らずに敷き込めることに。端材は極力減らす！ パイル部分はカットし、ベタ基礎底盤がパイルの上に乗るようにします。先端はすでにちょうどいい高さでカット済みでした。
